 Заголовок сообщения: Hi-Tech лохотроны
СообщениеДобавлено: 27 янв 2017, 22:07
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 05 июн 2015, 10:24
Сообщений: 1642
Cпасибо сказано: 18
Спасибо получено:
54 раз в 49 сообщениях
Предлагаю скидывать сюда свой (и не только свой) опыт покупки / пользования разного рода бесполезными по сути техническими вещицами, рекламируемых и продаваемых под видом чудодейственных медицинских и прочих устройств и приборов. Надо сказать, что массовость мошенничества такого рода и разнообразие "чудо" приборов и устройств заметно нарастает. Здесь имеет место явная спекуляция не только на отсутствии технических и других специальных знаний у потребителей, но зачастую просто желание заработать на чужих недомоганиях и болезнях, когда человек покупает "чудо" прибор в надежде вылечить себя или родственников.
Отличительные признаки таких технических устройств-лохотронов:
- использование в тексте рекламы приборов и описаниях к ним многоэтажного набора научных и технических терминов, красивых и не совсем понятных обывателю;
- обещание излечения болезней и других негативных состояний организма человека, улучшения и развития человеческих способностей, и прочего;
- улучшение различных параметров жилища или отдельных технических устройств, недостижимых до этого и т.д.

Большинство мошеннических hi-tech предложений базируются на обещаниях результатов, в которые трудно сразу поверить или вообще проверить. Следует заметить, что уловить грань между созданными и действительно работающими по назначению устройствами и hi-tech мошенничеством иногда непросто. Зачастую только эксперты в конкретной области применения данных устройств могут вынести заключение об их "вшивости". Многие такие устройства имеют различные сертификаты, дипломы, принципы их действия защищены патентами и прочими важными доказательствами (хотя кто сталкивался и знаком с тем, как получаются такого рода документы, на того список бумажных регалий не действует гипнотически). Тем не менее, многие технические лже-чудеса даже с первого взгляда и при ближайшем ознакомлении говорят о своей несостоятельности. Многие забавны с виду, а прочтение описания к ним заставляет улыбнуться и посмеяться над авторами текстов. Так что предлагаю размещать здесь ссылки на техно-лохотрон и претендентов на это высокое звание :)
_____________________________________________________

Не раньше как сегодня при поисках в интернете документации на аппаратуру, увидел рекламу Говно-Яндекса со ссылкой "Нужна защита от волн?" Я решил отправиться читать подробнее об очередном "чуде" техники. Ссылка привела меня на рекламу приборов "Фараон", действующих на основе ничего иного, как информационно-волновых технологий.


а вот выдержка из тамошнего FAQ:

Приборы «Фараон» представляют собой электронные генераторы волн Шумана - магнитного поля с частотой около 8 Гц, которая является частотой наиболее интенсивных природных пульсаций магнитного поля Земли и альфа ритма головного мозга человека. Исследования показали, что пульсирующее с указанной частотой магнитное поле Земли служит "опорным" сигналом для шишковидной железы, расположенной в головном мозге человека. Шишковидная железа, в свою очередь, обеспечивает согласованную (когерентную) работу всей эндокринной системы организма человека, а также вырабатывает антистрессовый гормон "спокойствия" - мелатонин. Под действием стремительно нарастающего "электронного смога" организм современного жителя нашей планеты, не "улавливая" природных "опорных" частот, постоянно включает механизмы адаптации. В результате этого истощаются жизненные силы, происходит рассогласование функциональных систем организма, развиваются патологические процессы, наступает заболевание. При попадании человека в зону действия включенного прибора происходит бережное, гомеопатическое, информационно-волновое воздействие, организм "находит" потерянный сигнал, обеспечивается согласованное протекание всех процессов, гармонизация тела человека и освобождение его от структурных рассогласований и дисбаланса энергий. Остальное найдете и почитаете на их сайте сами, там много увлекательного бла-бла-бла.
Занимается этим ремеслом некая фирма ТРИРО, гордо разместившая под своим названием:

"Приборы защиты от электромагнитных излучений и полей (ЭМИ, ЭМП). Приборы персональной защиты и промышленной безопасности. Разработка, производство, продажа."

Только вот читать дальше этого лейтмотива специалистам в области защиты от ЭМИ, ЭМП и промбезопасности будет нечего. Если только посмеяться и в очередной раз погрустить об уровне наших "нанотехнологий".

Компания организована в 2007 году из высококвалифицированных специалистов, знающих свое дело и желающих работать. Многолетний опыт в области проектирования микропроцессорных систем, метрологического обрудования и приборов для взрывоопасных помещений гарантирует Вам продукцию высокого качества. Утерли нос информационно-волновой технологией и сто доллоравыми коробочками с огоньками сразу всем грантам промышленной безопасности, а также ученым и специалистам в области защиты от вредного воздействия электромагнитных волн на человека!

_________________
Никогда не бойся делать то, чего ты не умеешь.
Помни, Ковчег построил любитель, профессионалы построили Титаник.


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 29 янв 2017, 13:46
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 05 июн 2015, 10:24
Сообщений: 1642
Cпасибо сказано: 18
Спасибо получено:
54 раз в 49 сообщениях
Вот статья о разоблачении еще одного "чудо" прибора для экономии электроэнергии. Но это статья не моя, она взята с сайта "Заметки Электрика".

Прибор для экономии электроэнергии Electricity saving box — это обман и развод!


Я уже давненько хотел написать всю правду о приборах для экономии электроэнергии типа Electricity-saving box, Smart Boy, EkoEnerji, Electricity Energy Electric Power Saver, Эконометр и остальных подобных клонов. Надоело смотреть, как наглым образом обманывают и разводят людей, далеких от основ электротехники. Заявляю прямо и открыто, что эти «чудо"приборы — это обман и абсолютно никакой экономии электроэнергии они не дают.

Итак, начнем.

В данной статье я попробую простым и наглядным способом объяснить и разъяснить людям, что такие «чудо» приборы — это полный развод, обман, ложь и мошенничество чистой воды. Специально для статьи я заказал из Китая один из таких «чудо» устройств под названием Electricity-saving box, модель SD-001. Его стоимость составила порядка 300-400 рублей или 5,5$ (на момент написания статьи), но в России он стоит гораздо дороже. Упаковка и внешний вид прибора для экономии электрической энергии Electricity-saving box:

Изображение Изображение Изображение

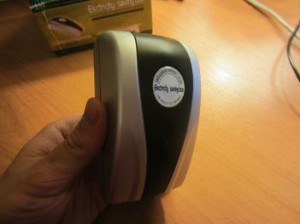

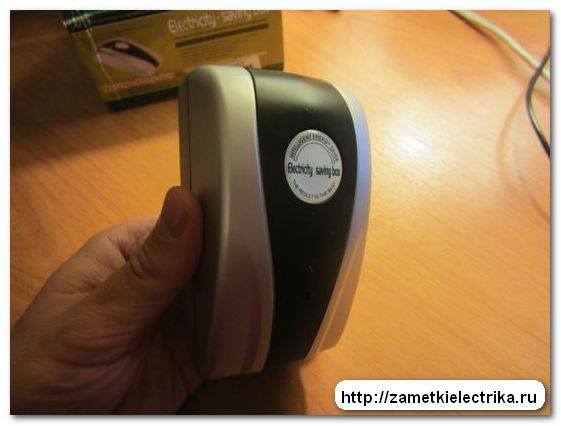

На лицевой стороне энергосберегающего прибора Electricity-saving box имеется два светодиода с индикацией режимов его работы:

Изображение Изображение

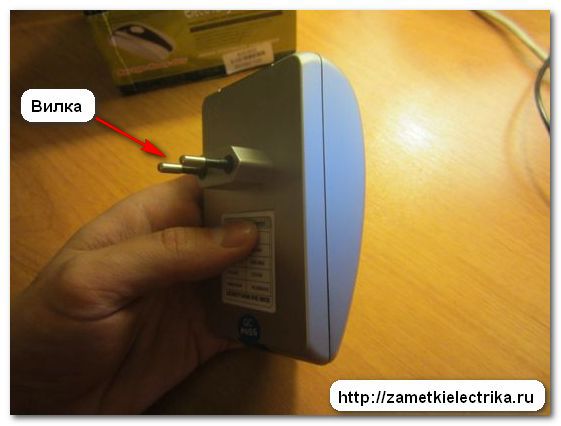

С обратной стороны прибора расположена вилка для включения его в розетку.

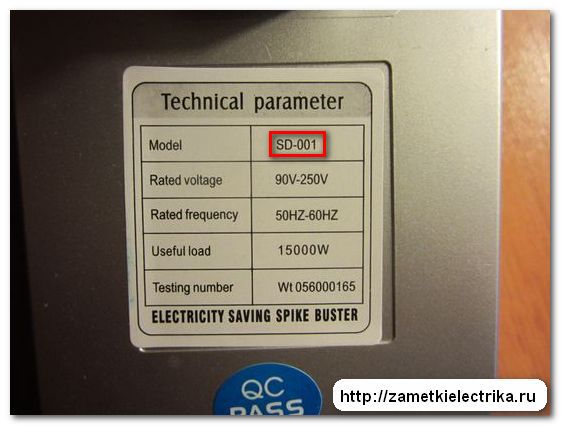

В принципе, энергосберегатель Electricity-saving box и другие его клоны Smart Boy, EkoEnerji, Electricity Energy Electric Power Saver, Эконометр, внешне очень похожи между собой и могут отличаться лишь формой и цветом корпуса. Технические характеристики Electricity-saving box (модель SD-001) указаны на его обратной стороне:

* напряжение питания 90-250 (В);
* частота сети 50-60 (Гц);
* максимальная нагрузка 15000 (Вт).


Как заявляют производители, данный прибор значительно экономит электроэнергию, вплоть до 25-30%, а также служит для защиты от атмосферных перенапряжений и даже преобразует реактивную электроэнергию в активную.

А теперь давайте разберемся, за счет чего прибор экономит электроэнергию и какая экономия при этом получается. Или это очередной обман и развод?

Эксперимент-разоблачение

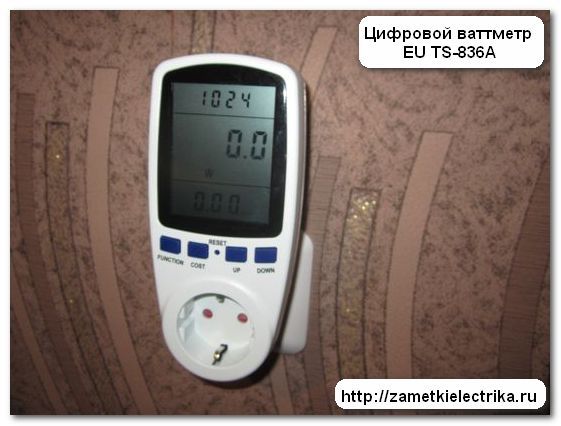

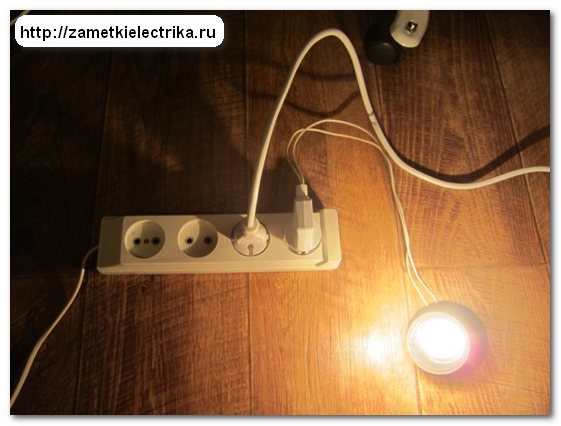

Для эксперимента мне понадобятся ваттметр и несколько мощных электрических приборов. В качестве ваттметра я использую многофункциональный цифровой прибор EU TS-836A, купленный в Китае, но проверенный мной на испытательном стенде электролаборатории.


В принципе, вместо ваттметра можно использовать обычный однофазный счетчик электроэнергии (хоть индукционный, хоть электронный) и считать потребление по оборотам диска или импульсам. Это все на Ваш выбор, но для наглядности я решил воспользоваться все таки ваттметром. В качестве нагрузки я буду использовать:

* лампу накаливания мощностью 75 Вт;

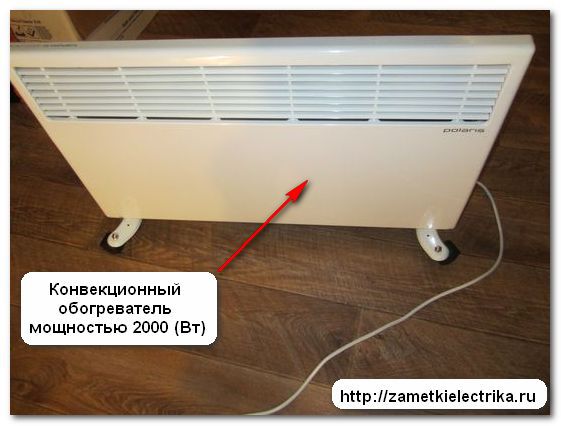

* конвекционный обогреватель мощностью 2000 Вт.

Изображение Изображение

Проведем два эксперимента — с выключенным и включенным в сеть прибором Electricity-saving box. В каждом эксперименте определим потребляемую активную мощность в сети.

1. Без применения Electricity-saving Box:

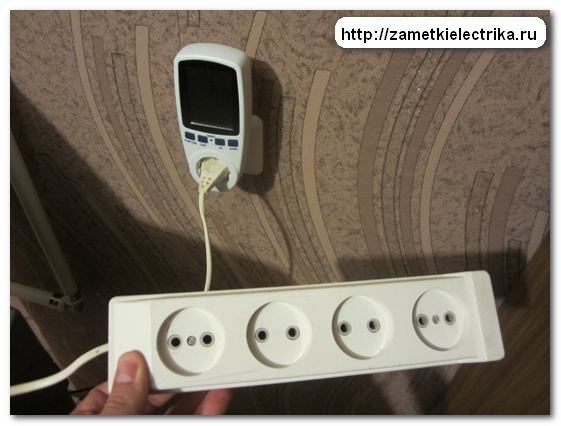

На питающем кабеле удлинителя установим цифровой ваттметр, который произведет замер потребляемой активной мощности.

Изображение Изображение

Включим лампу накаливания и обогреватель в розетки удлинителя.

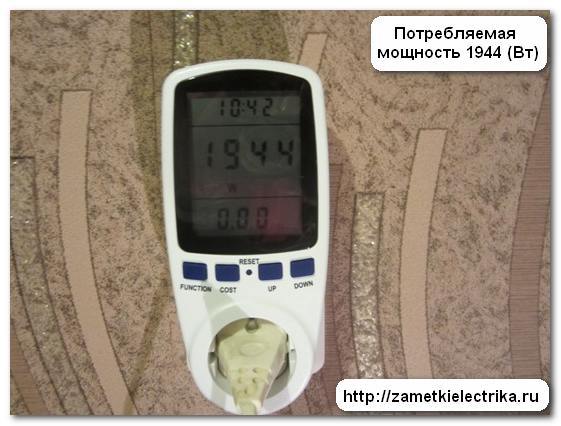

Запишем показания цифрового ваттметра:


Потребляемая активная мощность составила 1944 (Вт).

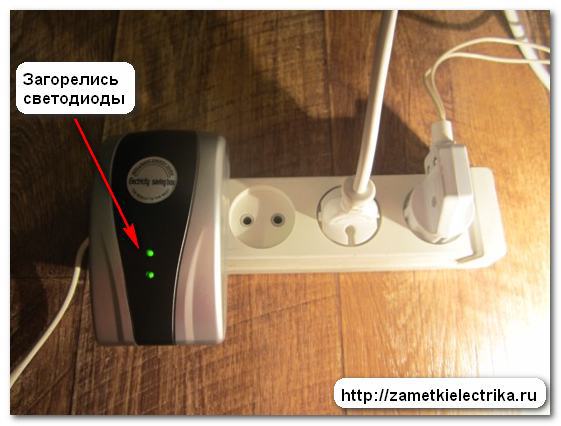

2. С включенным Electricity-saving box

Схема подключения осталась прежняя, только дополнительно включим в розетку удлинителя энергосберегающее устройство Electricity-saving box. На лицевой панели сразу же загорелись два светодиодных индикатора.


Запишем показания ваттметра.


Потребляемая активная мощность в сети составила 1944 (Вт).

Из экспериментов видно, что активная потребляемая мощность в сети осталась прежней, а значит никакой экономии электроэнергии от «чудо» прибора нет.

Выводы очевидны, но давайте посмотрим из чего он состоит и что находится внутри его.

Электрическая схема Electricity-saving box

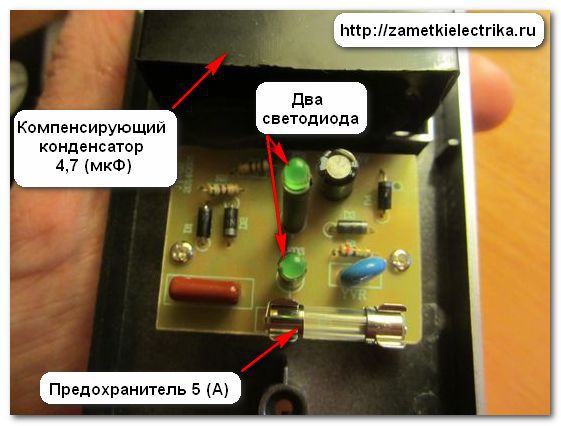

Раскрутим один шуруп (он был спрятан под синей наклейкой) и перед нами открывается занавес тайны данного «чуда».

Изображение Изображение

А ничего особенного здесь нет.


Внутри установлен защитный предохранитель FU с номиналом 5 (А), компенсирующий конденсатор (черный «квадрат») емкостью 4,7 (мкФ), варистор (синего цвета YVR) и диодный мост (D1-D4), который служит для выпрямления сетевого напряжения 220 (В). К выходу мостового выпрямителя подключены фильтрующий электролитический конденсатор емкостью 100 (мкФ) для сглаживания пульсаций выпрямленного напряжения и два зеленых светодиода через ограничительные резисторы. Диодный мост необходим для выпрямления сетевого напряжения 220 (В) и питания двух зеленых светодиодов, не более того.

А Вы что хотели увидеть? Что то сверхестественное?

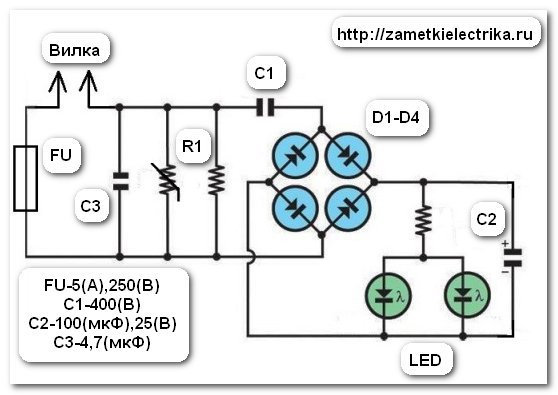

Вот электрическая схема Electricity-saving box:

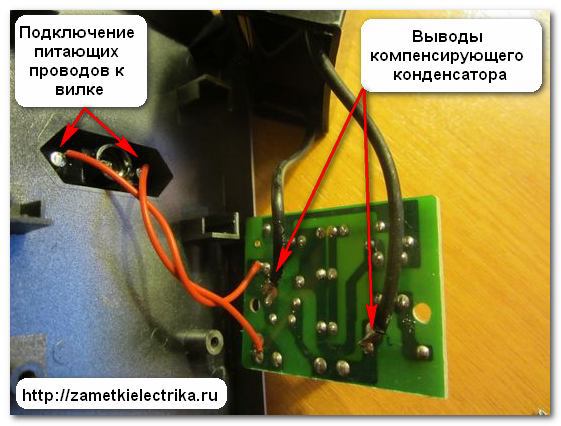

Открутим 2 шурупа, чтобы добраться до внутренней стороны платы. Здесь видно подключение питающих проводов от вилки (красные провода) и компенсирующего конденсатора к плате. Элементов с этой стороны больше не наблюдается.


Емкость компенсирующего конденсатора составляет 4,7 (мкФ).


Я думаю, даже обычному человеку, не профессионалу-электрику понятно, что экономии за счет такой «начинки» и быть не может.

Этот конденсатор играет роль компенсирующего, наподобие того, что устанавливают в дроссельных светильниках (ЖКУ) для поднятия коэффициента мощности (cosφ). В общем это тоже самое, если бы конденсатор от дроссельного светильника ЖКУ упаковать в отдельную красивую коробочку и каждый раз подключать к светильнику. По сути, Electricity-saving box - это пассивное (нерегулируемое) компенсирующее устройство мощностью около 78,5 (ВАр). Это значение я рассчитал путем деления сетевого напряжения в квадрате на реактивное (емкостное) сопротивление конденсатора. И, кстати, полученное значение 78,5 (Вар) в разы отличается от заявленного паспортного значения 15000 (Вт). А в паспорте указано именно в ваттах, чтобы опять же ввести в заблуждение граждан-покупателей. Поэтому и эффекта компенсации реактивной мощности от этого прибора можно тоже не ждать. Потребляемый ток самого «чудо» прибора составляет около 0,4 (А).

Принцип работы Electricity-saving box или рекламный ход


Естественно, что с помощью выпрямителя и конденсатора о никакой экономии и речи быть не может. Все это сделано с целью запутать людям мозги, чтобы они поверили в это устройство и стали их скупать. Но в рекламных роликах открыто утверждают и доказывают нам, что экономия действительно существует. На одном из видео они подключают электродвигатель в сеть и измеряют его ток с помощью электроизмерительных клещей. Затем включают «чудо» прибор в розетку. Естественно, что при включении Electricity-saving box и других его клонов, ток в линии действительно уменьшается, и на этом производители и рекламщики останавливаются, мол, смотрите, ток в сети упал на 40%, а то и на все 50%. Вот она «супер» экономия!

А фишка рекламного (маркетингового) хода здесь очень простая!

Во всех рекламных видеороликах, как в интернете, так и по телевизору, сравнивается не активная потребляемая мощность, а полный ток в сети, измеренный обычными электроизмерительными клещами. А чтобы рассчитать активную составляющую тока, нужно умножить измеренный полный ток в сети на коэффициент мощности нагрузки, т.е. косинус фи (cosφ). Чего специально не делают рекламщики.

Можно даже попробовать съимитировать подобный эксперимент.

Для этого мне нужна не чисто активная нагрузка, как в первом эксперименте, а активно-индуктивная, например, какой-нибудь электродвигатель. Под руку попался пылесос мощностью 1300 (Вт).


По аналогии с первым экспериментом, установим цифровой ваттметр на питающий кабель удлинителя. В розетку удлинителя включим пылесос и произведем измерение активной потребляемой мощности, напряжения и полного тока в сети, а также коэффициента мощности (cosφ). Дальше я объясню для чего делать столько замеров.
Запишем показания цифрового ваттметра:

* потребляемая активная мощность 1053 Вт;
* полный ток в сети 4,899 А;
* коэффициент мощности cosφ1=0,97;
* напряжение в сети 221,3 В.

Изображение Изображение Изображение

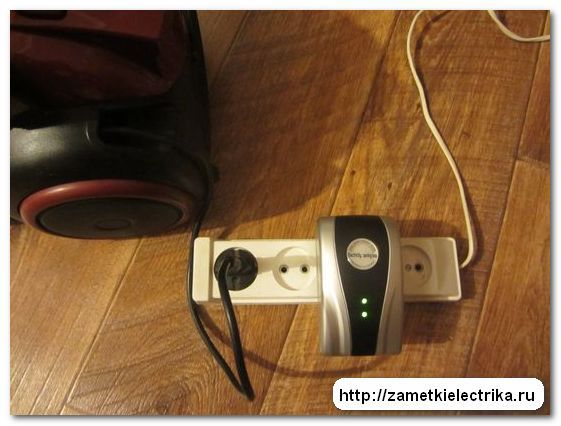

Затем включим в розетку Electricity-saving box.


И снова запишем показания ваттметра:

* потребляемая активная мощность 1053 Вт;
* полный ток в сети 4,791 А;
* коэффициент мощности cosφ2=0,99;
* напряжение в сети 221,8 В.

Изображение Изображение

Из эксперимента видно, что активная потребляемая мощность нисколько не изменилась.

Полный ток в сети действительно уменьшился, в нашем случае на 0,108 (А) , на что активно обращают внимание рекламщики в своих роликах, но при этом они специально умалчивают о том, что в сети увеличивается коэффициент мощности (cosφ), а это значит, что активная составляющая тока остается прежней. А если активная составляющая тока не изменилась, то и активная потребляемая мощность тоже осталась прежней, что и доказывает нам непосредственный замер активной мощности ваттметром. Это можно проверить косвенным методом, умножив полный ток сети на напряжение сети и коэффициент мощности:

P1=I1·U1·cosφ1 = 4,899·221,3·0,97 = 1051,62 Вт;
P2=I2·U2·cosφ2 = 4,791·221,8·0,99 = 1052,01 Вт.

Как видите, косвенный метод определения потребляемой мощности полностью подтвердил непосредственный замер. Таким образом видно, что при включении в сеть прибора «для экономии электроэнергии» потребляемая активная мощность нисколько не изменилась, хотя ток в сети немного уменьшился.

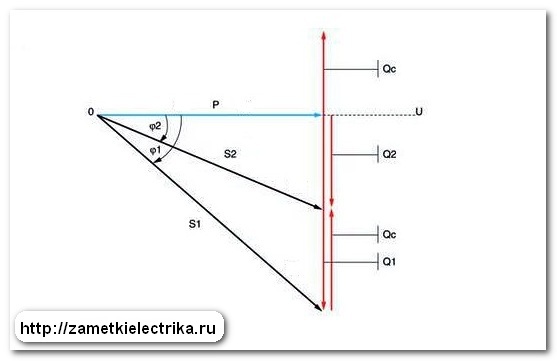

Это легко представить, если нарисовать треугольники мощностей до компенсации и после.

Треугольник мощностей до компенсации, т.е. до включения «чудо» прибора в сеть:


На масштаб рисунка не обращайте внимания — он специально выполнен в таком виде для наглядности. Если же нарисовать треугольник по масштабу, то сторона реактивной мощности будет очень мала и увидеть на ней вектора реактивных мощностей будет трудновато. Активная потребляемая мощность пылесоса до компенсации составляет P1 = 1051,62 Вт. Чтобы рассчитать полную мощность, нужно активную мощность разделить на коэффициент мощности (cosφ):

S1 = P1/cosφ1 = 1051,62 / 0,97 = 1084,14 ВА,

Отсюда определим реактивную (индуктивную) мощность по формуле теоремы Пифагора:

Q1 = √S1²-P1² = √1084,14²- 1051,62² = 263,54 ВАр.

Теперь включим в сеть Electricity-saving box или другой его аналог. Треугольник мощностей примет следующий вид.


На этом рисунке видно, что активная мощность осталась прежней и она равна P2 = 1052,01 (Вт), а уменьшилась лишь реактивная составляющая, т.е. индуктивная реактивная мощность Q1 была скомпенсирована емкостной реактивной мощностью Qc.

Q2 = Q1 — Qc

Если в данное выражение подставить примерное значение емкостной реактивной мощности прибора Electricity-saving box, рассчитанное мной ранее в статье, то получится:

Q2 = Q1 — Qc = 263,54 - 78,5 = 185,04 ВАр

Значение 78,5 (ВАр) является приблизительным, поэтому лучше перепроверить себя через другую формулу:

S2 = P2/cosφ2 = 1052,01 / 0,99 = 1062,63 ВА

Отсюда определим реактивную (индуктивную) мощность после компенсации.

Q2 = √S2²-P2² = √1062,63²- 1052,01² = 149,85 ВАр

Таким образом можно найти точное значение емкостной реактивной мощности Electricity-saving box (модель SD-001):

Qc = Q1 — Q2 = 263,54 - 149,85 = 113,69 ВАр

Полный ток в сети в нашем эксперименте уменьшился на 0,108 (А). Проверим это через значения полных мощностей:

ΔI = (S1 — S2) / 221,3 = (1084,14 - 1062,63) / 221,8 = 21,51 / 221,8 = 0,096 (А) ≈ 0,1 А

Такое же снижение полного тока мы наблюдали в данном эксперименте.

Выводы


А так ли нам необходима эта самая компенсация в наших квартирах? И почему я упор делаю на активную мощность?

Потому что все наши домашние счетчики электроэнергии учитывают только активную потребляемую мощность, выраженную в ваттах и киловаттах. А приборы типа Electricity-saving box, Smart Boy, EkoEnerji, Electricity Energy Electric Power Saver, Эконометр и другие ничего не экономят, а только лишь уменьшают реактивную составляющую тока (мощности) в сети путем параллельного включения в сеть компенсирующего конденсатора. Но для нас (потребителей) это не имеет никакого значения и тем более экономии мы от этого нисколько не получаем, т.к. в жилом фонде установлены счетчики только активной энергии и учитывают они ТОЛЬКО АКТИВНУЮ электроэнергию. Поэтому нам нет смысла учитывать и тем более компенсировать реактивную мощность в своих квартирах.

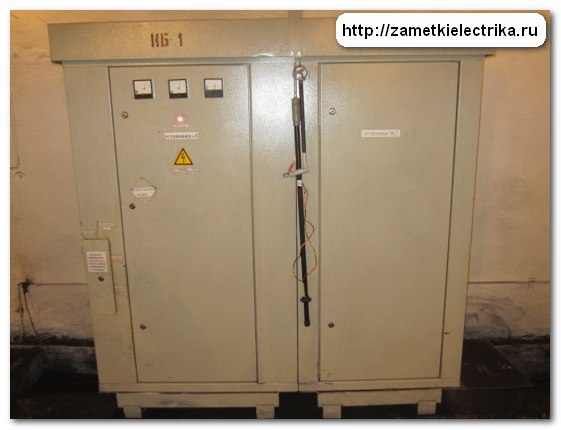

Другое дело обстоит на промышленных предприятиях. Счетчики электроэнергии на предприятиях учитывают, как активную, так и реактивную мощности. При больших мощностях целесообразно компенсировать реактивную электроэнергию, устанавливая, например, конденсаторные батареи, снижая тем самым потери в проводах и кабелях. Вот пример конденсаторной установки УКЛ(П)-56 напряжением 10,5 кВ мощностью 1800 кВАР:


Схема подключения.

Изображение Изображение

Вот, таким образом, производители подобных устройств для экономии электрической энергии и маркетологи по их продажам путем умышленного введения в заблуждение обманывают обычных граждан и «впаривают» им эти бесполезные приборы. Расчет делается именно на некомпетентных граждан, что с успехом распространяется на бытовом уровне и уровне малого бизнеса, где доля специалистов-электриков, способных разобраться в данном вопросе минимальна.

_________________
Никогда не бойся делать то, чего ты не умеешь.
Помни, Ковчег построил любитель, профессионалы построили Титаник.


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 29 янв 2017, 16:10
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 07 дек 2013, 13:56
Сообщений: 5615
Откуда: Из-за бугра
Cпасибо сказано: 87
Спасибо получено:
136 раз в 134 сообщениях
Далеко не ходим и каждый день по телеканалам сейчас наблюдаем новую фишку Пест Репелер :-D ...вставить-бы тем дельцам в жопу пропеллер-пущай полетают!
...самое что обидно,что государственные телеканалы всю эту лабуду показывают.

_________________
...I returned!


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 29 янв 2017, 17:21
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 05 июн 2015, 10:24
Сообщений: 1642
Cпасибо сказано: 18
Спасибо получено:
54 раз в 49 сообщениях
За рекламу платятся огромные деньги, там миллионы долларов крутятся. Поэтому показывать ее будут постоянно в любом случае. Просто надо уметь распознавать и разоблачать всю эту лабуду и не вестись на то, что нам навязывают. Хорошим вещам никакая реклама не нужна, а рекламируют всегда то, что никто не берет.

_________________
Никогда не бойся делать то, чего ты не умеешь.
Помни, Ковчег построил любитель, профессионалы построили Титаник.


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 30 янв 2017, 07:16
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 07 дек 2013, 13:56
Сообщений: 5615
Откуда: Из-за бугра
Cпасибо сказано: 87
Спасибо получено:
136 раз в 134 сообщениях
SSA
...ну,опять-таки,бедные старики у них прежде всего в полде зрени,да и кто,кроме них будет покупать всю эту лабудень,ведь они верят всем,как дети.Раз в государстве есть такое-значит говно это государство или просто в доле со всеми этими лохотронщиками.
Вот интересно в Белорусии есть такие бесчисленные лохоторны по телефидению?

_________________
...I returned!


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 31 янв 2017, 00:31
Не в сети
Заслуженный участник
Аватара пользователя

Зарегистрирован: 05 июн 2015, 10:24
Сообщений: 1642
Cпасибо сказано: 18
Спасибо получено:
54 раз в 49 сообщениях
Про Беларусь не знаю, подождем Олега, он у нас в Беларусии живет.

kevton писал(а):
ведь они верят всем,как дети

На это все и расчитано. В основном одних стариков и дурят таким образом. Особенно часто одинокие старики клюют, которым некому объяснить. Они очень любят смотреть телевизор, слушать радио и читать газеты. В газетах тоже не меньше всякой подобной херни печатают.

_________________
Никогда не бойся делать то, чего ты не умеешь.
Помни, Ковчег построил любитель, профессионалы построили Титаник.


Вернуться к началу
 Профиль
Cпасибо сказано
 Заголовок сообщения: Re: Hi-Tech лохотроны
СообщениеДобавлено: 31 дек 2017, 13:45
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 24 ноя 2011, 15:02
Сообщений: 12078
Откуда: СССР/БССР, обитаю под Минском.
Cпасибо сказано: 455
Спасибо получено:
184 раз в 182 сообщениях
kevton писал(а):
Вот интересно в Белорусии есть такие бесчисленные лохоторны по телефидению?

Сейчас не в курсе. Редко очень телевизор смотрю.
По крайней мере не видел ничего подобного.
